現在基本上所有小區大門；出租房大門都用智能門禁系統；網際電腦今天大家分享的是一個簡單的門禁系統接線圖以 HIGH VOLTAGE   門禁系統接線方法；下圖是昨天維修一個小區門禁系統電源接線方法圖如下：

1、門禁主機上的+12V、GND端（門禁主機供電）接門禁電源的+12V、GND端。

2、電控鎖正端接門禁電源的NO或NC端（視常開鎖、常閉鎖而定）；通常接法接到NC端（通電開鎖，斷電關鎖）。電控鎖負端接門禁電源的GND端。

3、門禁主機上的PUSH端（開門信號）接門禁電源的PUSH端。（門禁主機上開門信號標示是NO、NC的，通常接NO端至接門禁電源的PUSH端）。

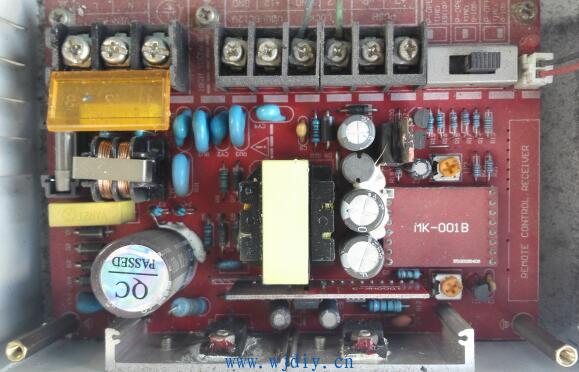

4、另一端接出門按鈕的話，出門按鈕的2根連線接到門禁主機的出門按鈕端和GND端；或者接入到門禁電源的PUSH端和GND端。如下圖昨天維修過電路;

5、另一端接讀卡器的話，讀卡器連線接入門禁主機的對應信號端（一般接4個端子：12V、GND、DATA0、DATA1）。

6、如需要聯網的話，還要接入RS485線（RS485通訊方式）或網線（TCP/IP通訊方式）與門禁主機連接，另一端和電腦連接，RS485線（2芯屏蔽線）還需要接入串口轉RS485轉換器與電腦主機串口連接；網線與電腦網卡網口連接。
